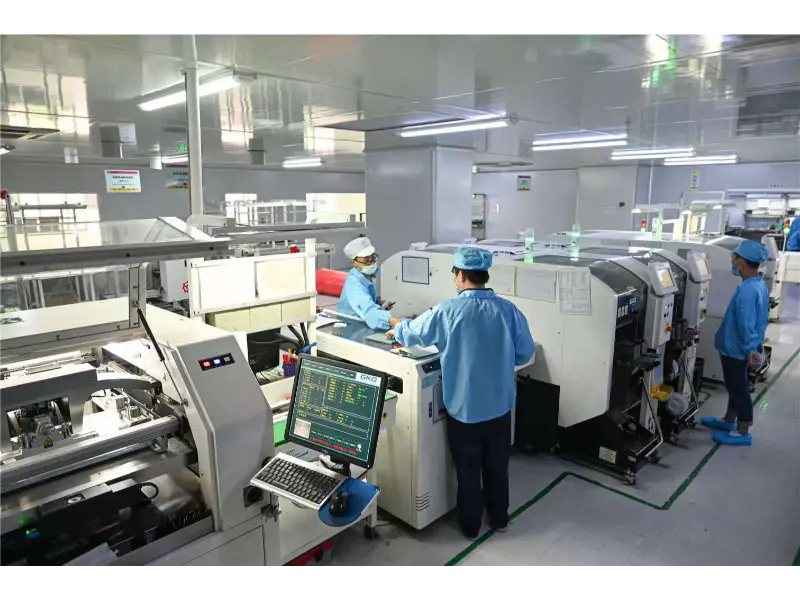

PCBA SMT உற்பத்தி வரி ஆழமான பகுப்பாய்வு

நவீன எலக்ட்ரானிக்ஸ் உற்பத்தியில் முக்கிய தொழில்நுட்பங்கள் மற்றும் சன்சம் பிசிபிஏவின் நிபுணத்துவம்

இன்று எலக்ட்ரானிக் உற்பத்தித் துறையானது, உயர் செயல்திறன் மற்றும் அதிக நம்பகத்தன்மை கொண்ட பிசிபிஏவை உருவாக்கும் முக்கிய செயல்முறையாக SMT மாறியுள்ளது.சன்சம் பிசிபிஏஒரு வகையான தொழில்முறை pcba உற்பத்தி சேவை வழங்குநராகும், மேலும் SMT உற்பத்தி வரிசை திறன்கள் மற்றும் செயல்முறை கட்டுப்பாடு ஆகியவை உலகெங்கிலும் உள்ள எங்கள் வாடிக்கையாளர்களுக்கு நிலையான, நம்பகமான மற்றும் உயர்தர உற்பத்தி சேவைகளை வழங்குவதற்கான முக்கிய போட்டி வலிமையாக கருதப்படும்.

SMT உற்பத்தி வரி என்றால் என்ன?

SMT என்பது எலக்ட்ரானிக்ஸ் பாகங்களின் அசெம்பிளி தொழில்நுட்பமாகும். SMT என்பது சர்ஃபேஸ் மவுண்ட் டெக்னாலஜி டெக்னாலஜி என்றும் அழைக்கப்படும் ஆங்கில மேற்பரப்பு மவுண்டிங் தொழில்நுட்பத்தைக் குறிக்கிறது, இது சர்க்யூட் போர்டுகள் போன்ற பலகைகளின் மேற்பரப்பில் பொருத்தப்பட்ட மின்னணு கூறுகளைக் குறிக்கிறது. பாரம்பரிய த்ரூ-ஹோல் தொழில்நுட்பத்துடன் ஒப்பிடுகையில், SMT ஆனது அதிக கூறு அடர்த்தி, சிறந்த மின் செயல்திறன் மற்றும் அதிக உற்பத்தி திறன் கொண்டது. எனவே இன்றைய PCBA தயாரிப்பில் SMT முக்கிய PCB அசெம்பிளி தொழில்நுட்பமாக மாறியுள்ளது.

ஒரு முழு SMT உற்பத்தி வரிசையானது சாலிடர் பேஸ்ட் பிரிண்டிங், பாகங்கள் பொருத்துதல், ரீஃப்ளோ சாலிடரிங் மற்றும் ஆய்வு உட்பட பல தானியங்கு நடைமுறைகளை ஒன்றாகக் கொண்டுவருகிறது.

SMT வரியின் முக்கிய செயல்முறைகள் மற்றும் உபகரணங்கள்

வழக்கமான நிலையான SMT உற்பத்தி வரிசையில் இந்த குறிப்பிடத்தக்க படிகள் மற்றும் உயர் துல்லியமான சாதனங்கள் உள்ளன:

1. சாலிடர் பேஸ்ட் பிரிண்டிங்

இது SMTயின் முதல் படியாகும். சாலிடர் பேஸ்ட் பிரிண்டர் பிசிபி பேட்களில் சாலிடர் பேஸ்டை துல்லியமாக டெபாசிட் செய்து நல்ல சாலிடர் மூட்டுகளுக்கு அடித்தளத்தை உருவாக்கும்.

2. சாலிடர் பேஸ்ட் ஆய்வு (SPI)

SPI சாதனம் எவ்வளவு சாலிடர் மற்றும் எங்கு செல்கிறது மற்றும் நல்ல அச்சிடும் தரம் மற்றும் அடுத்த சாலிடரிங் செய்த பிறகு குறைபாடு ஏற்படுவதற்கான வாய்ப்புகள் எவ்வளவு அதிகமாக உள்ளது என்பதை சரிபார்க்கிறது.

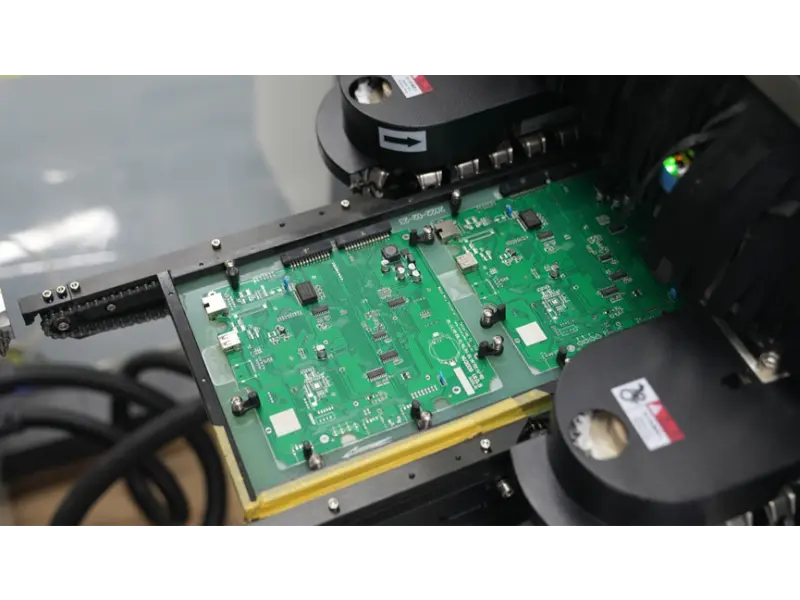

3. கூறு இடம் (தேர்ந்தெடு மற்றும் இடம்)

அதிவேக வேலை வாய்ப்பு இயந்திரம், PCB இல் பல்வேறு வகையான தொகுப்புகளில் மேற்பரப்பு ஏற்ற கூறுகளை துல்லியமாக ஏற்றுகிறது. இது SMT இன் திறவுகோலாகும்.

4. ரெஃப்ளோ சாலிடரிங்

பிசிபி பிளேஸ்மென்ட்டுக்குப் பிறகு ரிஃப்ளோ அடுப்பில் செல்கிறது மற்றும் சாலிடர் பேஸ்ட் வலுவான இயந்திர மற்றும் மின் இணைப்புகளை உருவாக்க கட்டுப்படுத்தப்பட்ட வெப்பத்தால் உருகப்படுகிறது.

5. தானியங்கி ஒளியியல் ஆய்வு (AOI) மற்றும் எக்ஸ்-ரே ஆய்வு

AOI அமைப்பு கூறுகள் இல்லாதது, தவறான கூறுகள் மற்றும் சாலிடரிங் தவறுகளைக் கண்டறிகிறது. பிஜிஏ சிக்கலான தொகுப்பு, எக்ஸ்-ரே பரிசோதனையின் பயன்பாடு அழிவில்லாத உள் கூட்டு பகுப்பாய்வு வழங்க முடியும்.

6. சோதனை மற்றும் தர சரிபார்ப்பு

தயாரிப்புத் தேவைகளின்படி, வாடிக்கையாளரின் தேவைகளுக்கு முழு இணக்கத்தை அடைய PCBA போர்டு ICT (இன்-சர்க்யூட் டெஸ்ட்), செயல்பாட்டு சோதனை மற்றும் பிற சோதனை செயல்முறைகளுக்கு உட்படுத்தப்படலாம்.

SMT உற்பத்தியில் சன்சம் பிசிபிஏவின் பலம்

பல வருட உற்பத்தி அனுபவத்துடன்பிசிபிஏ, SUNSAM PCBA மேம்பட்ட SMT உபகரணங்கள் மற்றும் தொழில்முறை பொறியியல் குழுக்களில் தொடர்ந்து முதலீடு செய்துள்ளது:

முன்மாதிரி உருவாக்கம் மற்றும் வெகுஜன உற்பத்தி ஆகிய இரண்டையும் ஆதரிக்கும் பல தானியங்கு SMT உற்பத்திக் கோடுகள்

மேம்பட்ட வேலை வாய்ப்பு இயந்திரங்கள், ரிஃப்ளோ ஓவன்கள், SPI, AOI ஆகியவை ஒரே நல்ல விஷயத்தை மீண்டும் மீண்டும் உறுதி செய்ய

மகசூல் மற்றும் தயாரிப்பு தரத்தை அதிகரிக்க ஒரு விரிவான செயல்முறை கட்டுப்பாடு மற்றும் தர மேலாண்மை அமைப்பு

திட்டத்தின் தொடக்கத்தில் DFM பகுப்பாய்வு, செயல்முறை தேர்வுமுறை மற்றும் உற்பத்தி ஆதரவு ஆகியவற்றிற்கான அனுபவம் வாய்ந்த பொறியாளர்கள்

முழு உற்பத்தி செயல்முறையும் சர்வதேச தர மேலாண்மை அமைப்புடன் இணங்கியது, இதன் விளைவாக எல்லா நேரத்திலும் கண்டறியப்பட்டு நம்பகமானதாக இருக்கும்

SMTக்கு வாடிக்கையாளர்கள் ஏன் SUNSAM PCBA ஐ தேர்வு செய்கிறார்கள்

பரந்த பயன்பாட்டு கவரேஜ்

எங்கள் SMT உற்பத்தி வரிசையில் நாம் நுகர்வோர் மின்னணு, தொழில்துறை கட்டுப்பாட்டு வாரியம், மின் மின்னணு மற்றும் தகவல் தொடர்பு வாரியம் போன்ற பல்வேறு வகையான தயாரிப்புகளை அதிக அளவில் உற்பத்தி செய்யலாம்.

உயர் செயல்திறன் மற்றும் உயர் துல்லியம்

ஆட்டோமேஷன் மற்றும் இன்ஜினியரிங் அனுபவம் விரைவான திருப்ப நேரங்களுக்கு ஒன்றாக ஆனால் உயர் தரம்.

கடுமையான தரக் கட்டுப்பாடு

இந்த வெவ்வேறு நிலை சோதனை மற்றும் முயற்சிகள் மூலம், நாங்கள் பிழைகளை வெளிப்படையாகக் குறைத்து, வாடிக்கையாளர்களுக்கு சிறந்த நீண்ட கால தயாரிப்பு நம்பகத்தன்மையை வழங்கலாம்.

முடிவுரை

பிசிபிஏ வரிசையில் ஒரு SMT வரியானது நவீன SMT உற்பத்தி வரிசைக்கான முதுகெலும்பாகும், அதே நேரத்தில், அது நேரடியாக ஒரு நிறுவனத்தின் தொழில்முறையை பிரதிபலிக்கிறது. எங்களின் அதிநவீன SMT, முதிர்ந்த உற்பத்தி நடைமுறைகள் மற்றும் கடுமையான தரக் கட்டுப்பாடுகள் ஆகியவற்றுடன், வாடிக்கையாளர்களுக்கு நம்பகமான மற்றும் திறமையான PCBA வணிகப் பொருட்களை சந்தைக்குக் கொண்டு வருவதில் வாடிக்கையாளர்களுக்கு உதவக்கூடிய SUNSAM PCBA ஆனது.

மேலும் SMT தகவல் அல்லது தொழில்நுட்ப ஆதரவு தேவை, மேற்கோள், எங்களை தொடர்பு கொள்ளவும்:சன்சம் பிசிபிஏ.
