PCBA Model:
XX-CT-YT12350-GL-DWJ-5KF-YT1.0Control Board Type:
6 kW தனிமைப்படுத்தப்பட்ட ஒருங்கிணைந்த கட்டுப்பாட்டு வாரியம்Operating Voltage Range:
ஏசி 150–280 வி, 50 ஹெர்ட்ஸ் (சுவிட்ச்-மோட் பவர் சப்ளை பதிப்பு)Rated Voltage:
ஏசி 220 விMaximum Load Power:
6,000 WHeating Control Outputs:
3 வெப்ப கட்டுப்பாட்டு வெளியீடுகள்Power Levels:
7 நிலைகள்Power at Each Level:
1,400 / 2,200 / 2,400 / 3,600 / 3,800 / 4,600 / 6,000 WTemperature Setting Range:
30-55°CActivation Flow Rate:
1.5 எல்/நிமிடம்Shut-Off Flow Rate:
1.3 எல்/நிமிTemperature Sensor:
50 kΩ NTC，25°C / 50 kΩ NTC 25°CTouch Panel Compatibility:
4 மிமீ கண்ணாடி அல்லது 2 மிமீ பிளாஸ்டிக் பேனல்களை ஆதரிக்கிறதுAI Smart Control:
இன்லெட் நீர் வெப்பநிலைக்கு ஏற்ப சக்தி அளவை தானாகத் தேர்ந்தெடுக்கிறதுPreset Temperature Modes:
குழந்தை முறை 38°C, வயதுவந்தோர் முறை 42°C, மூத்த முறை 45°CDisplay Information:
அவுட்லெட் வெப்பநிலை, செட் வெப்பநிலை, இயக்க நேரம், வெப்ப நிலை, இயக்க முறை மற்றும் தவறு குறியீடுகள்Parameter Memory:
நிலையான வெப்பநிலை அளவுருக்களின் தானியங்கி அளவுத்திருத்தம் மற்றும் நினைவகம்No-Flow Standby:
நீர் ஓட்டம் நின்று சுமார் 2 வினாடிகளுக்குப் பிறகு காத்திருப்பில் நுழைகிறது மற்றும் முக்கிய செயல்பாடு அல்லது நீர் ஓட்டம் மூலம் எழுந்திருக்கும்Operating Temperature:
−15°C முதல் 65°C வரைOperating Humidity:
10%–95% RH

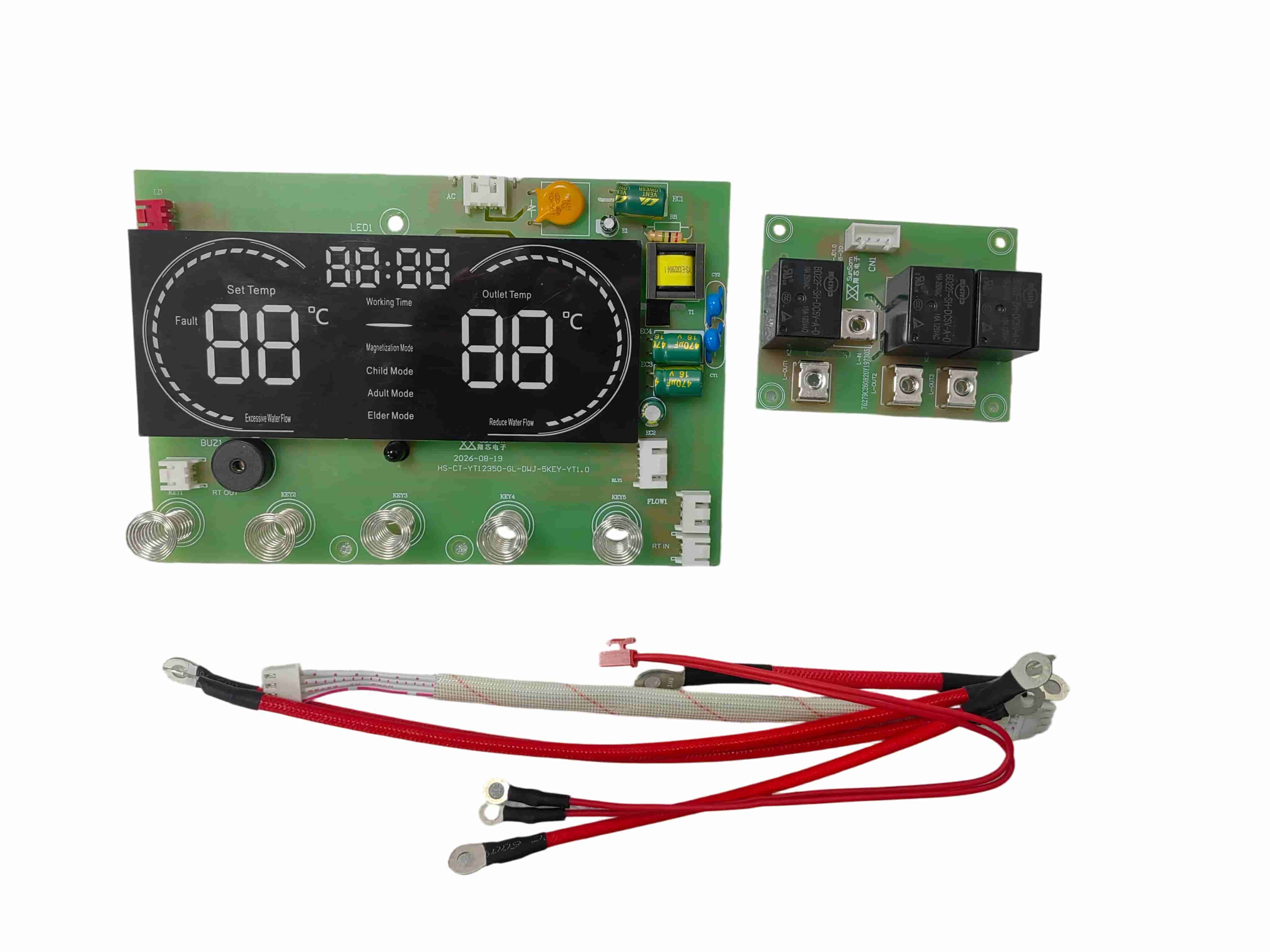

CT12350 உடனடி மின்சார நீர் ஹீட்டர் PCBA என்பது 220 V, 6 kW உடனடி நீர்-சூடாக்கும் அமைப்புகளுக்காக உருவாக்கப்பட்ட ஒரு ஒருங்கிணைந்த கட்டுப்பாட்டு தீர்வாகும். இது ஒரு PCBA இல் நிலை வெப்பமாக்கல் கட்டுப்பாடு, நீர் ஓட்டம் கண்டறிதல், வெப்பநிலை கட்டுப்பாடு, LED காட்சி கட்டுப்பாடு மற்றும் பல தவறு-பாதுகாப்பு செயல்பாடுகளை ஒருங்கிணைக்கிறது.
வீட்டு உடனடி மின்சார வாட்டர் ஹீட்டர்கள் மற்றும் தனிப்பயனாக்கப்பட்ட சூடான-நீர் உபகரணங்களுக்காக வடிவமைக்கப்பட்ட CT12350 வெவ்வேறு OEM மற்றும் ODM திட்டங்களுக்கான வன்பொருள், நிலைபொருள், காட்சி மற்றும் இடைமுகத் தனிப்பயனாக்கலை ஆதரிக்கிறது.
சோதனை செய்யப்பட்ட சுவிட்ச்-மோட் பவர் சப்ளை பதிப்பு 50 ஹெர்ட்ஸ் இல் AC 150–280 V இலிருந்து இயங்குகிறது. AC 220 V இன் மதிப்பிடப்பட்ட மின்னழுத்தத்தில், PCBA அதிகபட்ச வெப்ப சுமை 6,000 W ஐ ஆதரிக்கிறது மற்றும் மூன்று வெப்ப வெளியீட்டு குழுக்களைக் கட்டுப்படுத்துகிறது.
மிகவும் நெகிழ்வான வெப்பநிலை ஒழுங்குமுறையை வழங்க ஏழு சக்தி நிலைகள் உள்ளன:
- நிலை 1: 1,400 W
- நிலை 2: 2,200 W
- நிலை 3: 2,400 W
- நிலை 4: 3,600 W
- நிலை 5: 3,800 W
- நிலை 6: 4,600 W
- நிலை 7: 6,000 W
பல-நிலை வெப்பமாக்கல் வடிவமைப்பு, இயக்க முறைமை, நீர் வெப்பநிலை மற்றும் வெப்ப தேவைக்கு ஏற்ப பொருத்தமான வெளியீட்டைத் தேர்ந்தெடுக்க கட்டுப்படுத்தியை அனுமதிக்கிறது.
CT12350 வாட்டர் ஹீட்டர் கட்டுப்பாட்டு பலகை 30-55 டிகிரி செல்சியஸ் அனுசரிப்பு வெப்பநிலை வரம்பை வழங்குகிறது. ஒரு 50 kΩ NTC வெப்பநிலை சென்சார் வெப்பநிலை கண்டறிதல் மற்றும் கட்டுப்பாட்டு கருத்துக்கு பயன்படுத்தப்படுகிறது.
AI பயன்முறையில், பிசிபிஏ தானாகவே பொருத்தமான சக்தி நிலை மற்றும் உள்ளீட்டு நீர் வெப்பநிலைக்கு ஏற்ப இலக்கு வெப்பநிலையைத் தேர்ந்தெடுக்கிறது. சோதனை அறிக்கையில் பதிவுசெய்யப்பட்ட இன்லெட்-வெப்பநிலை நிலைமைகளின் கீழ் திட்டமிடப்பட்ட AI வெப்பநிலை அமைப்புகள் 39°C முதல் 45°C வரை இருக்கும்.
வசதியான செயல்பாட்டிற்கு மூன்று வெப்பநிலை முறைகள் உள்ளன:
- குழந்தை முறை: 38°C
- வயது வந்தோர் முறை: 42°C
- மூத்த முறை: 45°C
நிலையான வெப்பநிலை அளவுருக்களின் தானியங்கி அளவுத்திருத்தம் மற்றும் நினைவகத்தை கட்டுப்படுத்தி ஆதரிக்கிறது. 25°C இன் நுழைவு வெப்பநிலை மற்றும் 1.5 L/min மற்றும் 3 L/min ஓட்ட விகிதங்களில் பதிவுசெய்யப்பட்ட மாதிரி சோதனைகளின் அடிப்படையில், அளவிடப்பட்ட கடையின் வெப்பநிலை சோதனை செய்யப்பட்ட செட் பாயிண்ட்களில் தோராயமாக ±2°C க்குள் இருந்தது.
கண்டறியப்பட்ட நீர் ஓட்டம் தோராயமாக 1.5 எல்/நிமிடத்தை அடையும் போது PCBA வெப்பமூட்டும் கட்டுப்பாட்டு செயல்முறையைத் தொடங்குகிறது. ஓட்டம் தோராயமாக 1.3 லி/நிமிடம் குறையும் போது வெப்பம் நிறுத்தப்படும்.
நீர் ஓட்டம் கண்டறியப்படாதபோது, சுமார் இரண்டு வினாடிகளுக்குப் பிறகு கட்டுப்படுத்தி காத்திருப்பில் நுழைகிறது. ஒரு விசையை அழுத்துவதன் மூலம் அல்லது நீர் ஓட்டத்தை மீட்டமைப்பதன் மூலம் காட்சியை மீண்டும் இயக்கலாம். இந்த கட்டுப்பாட்டு தர்க்கம் உண்மையான நீர் தேவையுடன் வெப்பமூட்டும் செயல்பாட்டை ஒருங்கிணைக்க உதவுகிறது.

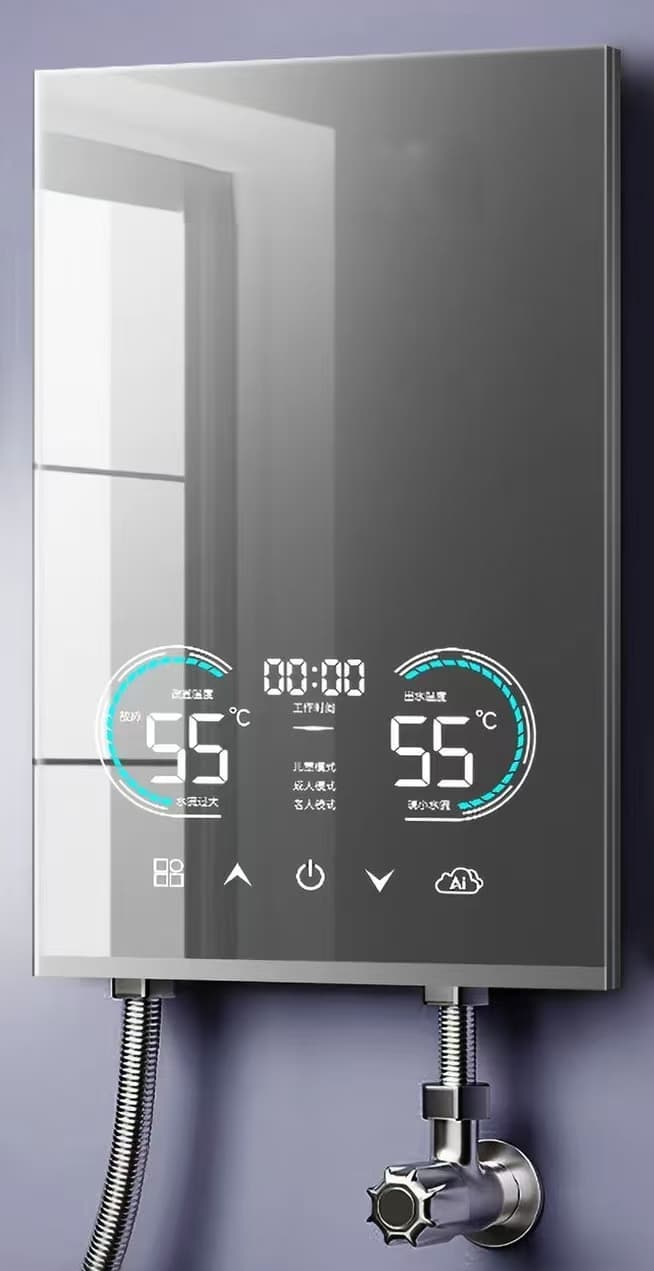

CT12350 உடனடி மின்சார நீர் ஹீட்டர் PCBA ஐந்து முக்கிய கட்டுப்பாட்டு விசைகளை வழங்குகிறது:
- சக்தி
- வெப்பநிலை அல்லது சக்தி அதிகரிப்பு
- வெப்பநிலை அல்லது சக்தி குறைவு
- AI
- முறை தேர்வு
தொடு-கட்டுப்பாட்டு இடைமுகமானது மேற்பரப்பில் பொருத்தப்பட்ட 4 மிமீ கண்ணாடி பேனல் அல்லது 2 மிமீ பிளாஸ்டிக் பேனல் மூலம் செயல்பட முடியும், இது சாதன உற்பத்தியாளரை வெவ்வேறு முன்-பேனல் வடிவமைப்புகளை உருவாக்க அனுமதிக்கிறது.
LED டிஸ்ப்ளே வழங்கலாம்:
- கடையின் நீர் வெப்பநிலை
- வெப்பநிலையை அமைக்கவும்
- இயக்க நேரம்
- வெப்ப நிலை
- பவர்-ஆன் நிலை
- தேர்ந்தெடுக்கப்பட்ட இயக்க முறை
- தவறு குறியீடுகள்
காட்சி ஐகான்கள் மற்றும் இடைமுக அமைப்பை தயாரிப்பு தோற்றம் மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப சரிசெய்யலாம்.
CT12350 ஆனது உடனடி மின்சார வாட்டர் ஹீட்டர் பயன்பாடுகளுக்கான பல கட்டுப்பாடு மற்றும் தவறு கண்டறியும் செயல்பாடுகளை உள்ளடக்கியது.
கடையின் வெப்பநிலை 63 டிகிரி செல்சியஸ் அடையும் போது, கட்டுப்படுத்தி தானாகவே வெப்ப வெளியீட்டை ஒரு சக்தி மட்டத்தில் குறைக்கிறது. வெப்பநிலை 65 டிகிரி செல்சியஸ் அல்லது அதற்கு மேல் இருந்தால், E4 ஓவர்-டெம்பரேச்சர் அலாரம் இயக்கப்பட்டு வெப்பம் நிறுத்தப்படும். வெப்பநிலை 55°Cக்குக் குறைந்த பிறகு இயல்பான செயல்பாடு மீண்டும் தொடங்கலாம்.
கட்டுப்படுத்தி ஆதரிக்கிறது:
- E1 லீகேஜ் ஃபால்ட் அலாரம் மற்றும் ஹீட்டிங் கட்-ஆஃப்
- E2 அவுட்லெட் வெப்பநிலை சென்சார் ஓபன் சர்க்யூட் அல்லது ஷார்ட் சர்க்யூட் பாதுகாப்பு
- வெப்பநிலை சென்சார் பிழை அழிக்கப்பட்ட பிறகு தானியங்கி மீட்பு
- எளிதாக ஆய்வு மற்றும் பராமரிப்புக்காக தவறு குறியீடு காட்சி
இறுதி பாதுகாப்பு செயல்திறன் முழுமையான சாதன வடிவமைப்பு, சென்சார்கள், வயரிங், வெப்ப அமைப்பு மற்றும் பிற பாதுகாப்பு கூறுகளைப் பொறுத்தது.
| அளவுரு | விவரக்குறிப்பு |
|---|---|
| தயாரிப்பு மாதிரி | CT12350 |
| தயாரிப்பு வகை | உடனடி மின்சார நீர் ஹீட்டர் PCBA |
| கட்டுப்பாட்டு வாரிய வடிவமைப்பு | தனிமைப்படுத்தப்பட்ட ஒருங்கிணைந்த கட்டுப்பாட்டு வாரியம் |
| இயக்க மின்னழுத்தம் | ஏசி 150–280 வி, 50 ஹெர்ட்ஸ் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | AC 220 V |
| அதிகபட்ச வெப்ப சுமை | 6,000 W |
| வெப்பமூட்டும் கட்டுப்பாட்டு வெளியீடுகள் | 3 குழுக்கள் |
| சக்தி நிலைகள் | 7 நிலைகள் |
| வெப்பநிலை அமைக்கும் வரம்பு | 30-55°C |
| செயல்படுத்தும் ஓட்ட விகிதம் | 1.5 லி/நிமிடம் |
| நிறுத்தப்பட்ட ஓட்ட விகிதம் | 1.3 லி/நிமிடம் |
| வெப்பநிலை சென்சார் | 25°C இல் 50 kΩ NTC |
| முன்னமைக்கப்பட்ட முறைகள் | குழந்தை 38°C, பெரியவர்கள் 42°C, மூத்தவர் 45°C |
| டச் பேனல் இணக்கத்தன்மை | 4 மிமீ கண்ணாடி அல்லது 2 மிமீ பிளாஸ்டிக் பேனல் |
| இயக்க வெப்பநிலை | −15°C முதல் 65°C வரை |
| இயக்க ஈரப்பதம் | 10%–95% RH |
மாதிரி சரிபார்ப்பின் போது, ஸ்விட்ச்-மோட் பவர் சப்ளை பதிப்பு அசாதாரண செயல்திறன் இல்லாமல் AC 280 V இல் எட்டு மணி நேரம் தொடர்ந்து இயங்கியது. இந்த அமைப்பு 65°C மற்றும் 90% ஈரப்பதம் கொண்ட சோதனைச் சூழலின் கீழ் எட்டு மணிநேரம் செயல்பட்டது.
இந்த முடிவுகள் சோதிக்கப்பட்ட மாதிரி மற்றும் குறிப்பிட்ட சோதனை நிலைமைகளுடன் தொடர்புடையவை. பிசிபிஏ வாடிக்கையாளரின் முழுமையான வாட்டர் ஹீட்டரில் ஒருங்கிணைக்கப்பட்ட பிறகு இறுதி மின், சுற்றுச்சூழல் மற்றும் பாதுகாப்பு விவரக்குறிப்புகள் மீண்டும் சரிபார்க்கப்பட வேண்டும்.
தனிப்பயனாக்கப்பட்ட உடனடி மின்சார நீர் ஹீட்டர் திட்டங்களுக்கு CT12350 ஒரு குறிப்பு கட்டுப்பாட்டு தளமாக பயன்படுத்தப்படலாம். கிடைக்கக்கூடிய பொறியியல் மற்றும் உற்பத்தி சேவைகளில் பின்வருவன அடங்கும்:
- பிசிபிஏ வன்பொருள் வடிவமைப்பு
- உட்பொதிக்கப்பட்ட ஃபார்ம்வேர் மேம்பாடு
- வெப்ப-கட்டுப்பாட்டு லாஜிக் தனிப்பயனாக்கம்
- காட்சி மற்றும் தொடு இடைமுகம் தனிப்பயனாக்கம்
- இணைப்பான் மற்றும் வயரிங்-சேணம் தழுவல்
- வெப்பநிலை மற்றும் ஓட்டம்-சென்சார் பொருத்தம்
- கூறு ஆதாரம்
- SMT மற்றும் DIP சட்டசபை
- செயல்பாட்டு சோதனை
- முன்மாதிரி மற்றும் தொகுதி உற்பத்தி
திட்ட மதிப்பீட்டிற்கு, வாடிக்கையாளர்கள் தேவையான இயக்க மின்னழுத்தம், வெப்ப சக்தி, தயாரிப்பு பரிமாணங்கள், காட்சி வடிவமைப்பு, சென்சார் விவரக்குறிப்புகள், வயரிங் வரைபடம் மற்றும் இலக்கு பாதுகாப்பு தரநிலைகளை வழங்க முடியும்.
CT12350 கட்டுப்பாட்டு தளம் இதற்கு ஏற்றது:
- வீட்டு உடனடி மின்சார நீர் ஹீட்டர்கள்
- உடனடி மின்சார ஷவர் வாட்டர் ஹீட்டர்கள்
- சிறிய சுவர்-ஏற்றப்பட்ட நீர் ஹீட்டர்கள்
- குளியலறை மற்றும் சமையலறை சூடான நீர் உபகரணங்கள்
- தனிப்பயனாக்கப்பட்ட OEM மற்றும் ODM நீர்-சூடாக்கும் அமைப்புகள்
நீங்கள் 220 V இன்ஸ்டன்ட் வாட்டர் ஹீட்டரை உருவாக்கி, தனிப்பயனாக்கக்கூடிய 6 kW கட்டுப்பாட்டு PCBA தேவைப்பட்டால், உங்கள் தயாரிப்பு விவரக்குறிப்புகள், வரைபடங்கள் அல்லது ஏற்கனவே உள்ள மாதிரிகளுடன் SunSam ஐத் தொடர்பு கொள்ளவும். எங்கள் பொறியியல் குழு கட்டுப்பாட்டுத் தேவைகளை மதிப்பீடு செய்து பொருத்தமான PCBA மேம்பாடு மற்றும் உற்பத்தித் திட்டத்தைத் தயாரிக்கலாம்.
